HIMYCAR Schmiedepleuel H-Profil vs. I-Profil
Oft wird gefragt, welches Design besser ist und welches man in seinen Motor einbauen sollte. Bevor wir diese Frage beantworten, müssen wir zunächst verstehen, woher die Bezeichnungen I-Profil und H-Profil kommen. Um zu verstehen, warum sie H- und I-Profil-Pleuelstangen genannt werden, betrachten wir ihren Querschnitt. Man sieht die Pleuelstange von oben, so als würde man sie von oben im Zylinder betrachten. Schneidet man dann die obere Hälfte der Pleuelstange ab, erhält man den Querschnitt. Der Querschnitt des H-Profils entspricht einem großen H, der des I-Profils einem großen I.
Nachdem wir nun wissen, warum sie I-Träger und H-Träger heißen, wollen wir sehen, welcher besser ist. Welchen sollten Sie in Ihren wertvollen Motor einbauen? Ganz ehrlich: I-Träger vs. H-Träger – ein sehr kontroverses Thema.
Lange Zeit herrschte die weitverbreitete Meinung vor, dass H-Träger stabiler und I-Träger leichter seien. Demnach eignete sich der H-Träger angeblich besser für die hohen Verbrennungsdrücke von aufgeladenen Motoren, während der I-Träger aufgrund seines geringeren Gewichts besser für hochdrehende Saugmotoren geeignet war. Das ist bestenfalls eine Faustregel. Ehrlich gesagt, ist es nicht einmal mehr eine Faustregel, denn heutzutage gibt es so viele Ausnahmen, dass sie schlichtweg keine Gültigkeit mehr besitzt.
Man hört oft, dass I-Träger besser für normale, H-Träger hingegen besser für anormale Kräfte geeignet sind. Vereinfacht ausgedrückt bedeutet das, dass I-Träger seitlicher Biegung besser widerstehen, H-Träger hingegen frontaler Biegung. Dies ist jedoch nur eine Faustregel; die Konstruktionsvorkehrungen sind entscheidend dafür, dass die Pleuelstange sowohl normale als auch anormale Kräfte im Motor aufnehmen kann. Mit dem richtigen Material und dessen optimaler Materialauslegung können sowohl I- als auch H-Träger anormale und normale Kräfte gleichermaßen gut aufnehmen.
Welche Variante ist also die richtige? Wenn Sie ein Autoenthusiast sind und einen Motor für die Straße, gelegentliche Trackdays oder vielleicht Amateurrennen bauen, spielt das eigentlich keine Rolle. Beide Bauarten funktionieren gut, und Sie sollten sich nicht so sehr darauf konzentrieren, ob es sich um eine H- oder I-förmige Pleuelstange handelt. Vielmehr sollten Sie auf das Material und die Herstellungsweise achten. Aus diesem Grund entscheiden sich die meisten Rennfahrer für unsere HIMYCAR-Pleuelstangen bei Motorüberholungen, -modernisierungen und -modifikationen. Sie sind preisgünstig und dennoch aus hochwertigem Material und mit modernsten Fertigungsverfahren hergestellt. Gefertigt aus 4340-Stahl, durchlaufen sie nach dem Schmieden mehrere Behandlungsstufen: Kopf- und Oberflächenbehandlung sowie Röntgen- und Magnetpulverprüfung. Diese sorgfältige Bearbeitung ist für die optimale Leistung Ihrer Pleuelstange wesentlich wichtiger als H- oder I-Profil-Konstruktionen. Ein weiterer absolut entscheidender Faktor, der über Erfolg oder Misserfolg Ihrer Pleuelstangen entscheiden kann, ist der Einbau, insbesondere die Einhaltung der Toleranzen beim Einbau. Wird hier Fehler gemacht, versagt die Pleuelstange, egal wie hochwertig sie ist.
Schauen wir uns nun einige Dinge an, die Sie bei H- und I-Träger-Stangenkonstruktionen vermeiden sollten.
1 – Scharfe Kanten und Winkel sind unerwünscht. Stattdessen sollten Sie auf glatte Kanten, Radien, Abrundungen und Verjüngungen achten. Diese verteilen die Last und gewährleisten, dass die Pleuelstange den Belastungen im Motor standhält.
2 - Sie benötigen eine kugelgestrahlte Oberfläche. Fast alle Stäbe haben das heutzutage.
3 – Sie benötigen eine möglichst große Verbindung zwischen Pleuelauge und Welle. Dies ist eine sehr häufige Schwachstelle, und eine möglichst große Verbindung ist hier entscheidend für Festigkeit und Haltbarkeit.
4 – Außerdem müssen Sie Ihren Anwendungsfall berücksichtigen. Wenn Sie hohe Drehzahlen erreichen wollen, benötigen Sie die leichteste Pleuelstange, die dennoch die erforderliche Festigkeit bietet. Wenn Sie hingegen auf maximale Leistung und hohen Ladedruck aus sind, ist das Gewicht zweitrangig und die Festigkeit wichtiger.

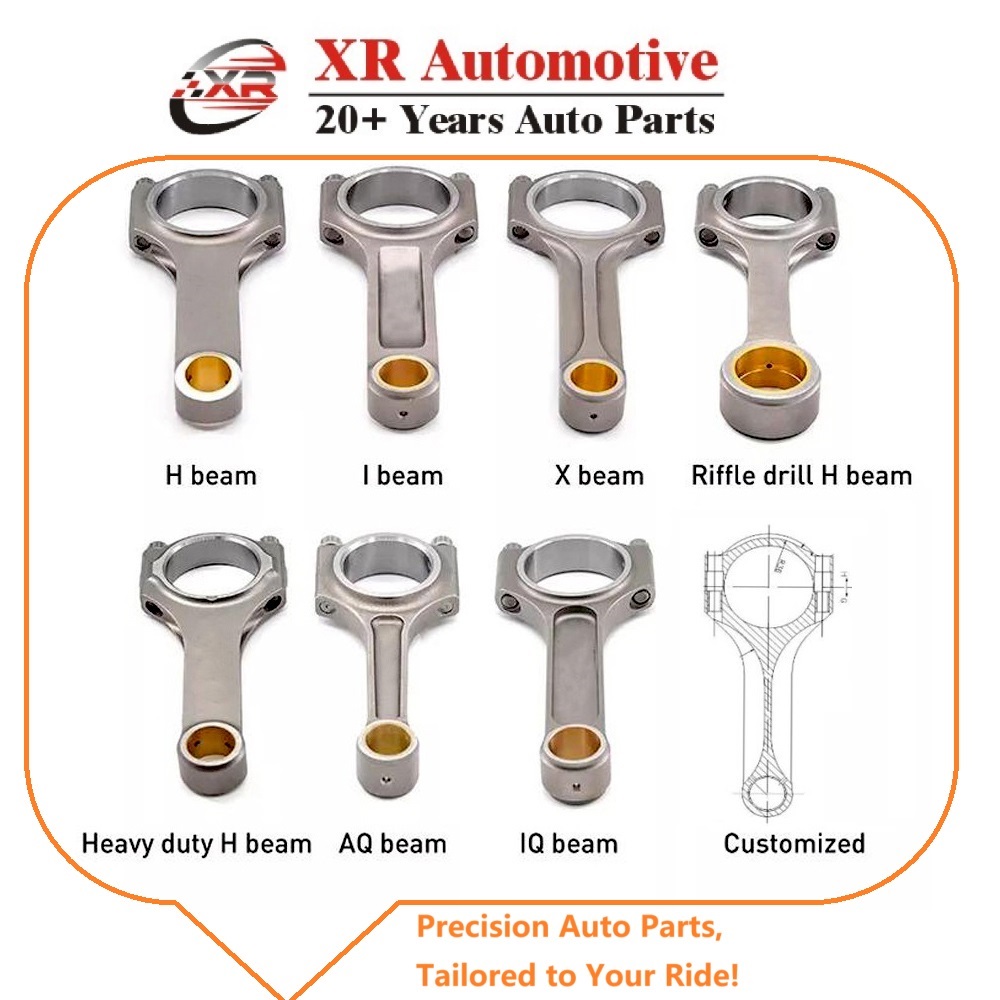

5 - XR AUTOMOTIVE ist ein kundenspezifischer Hersteller und bietet Kleinserienfertigung für alle Stangentypen an, darunter I-Träger, H-Träger, IQ-Träger und X-Träger.
Wenn Sie sich bei der Wahl noch unsicher sind oder eine persönliche Beratung benötigen, zögern Sie nicht, sich an XRAUTOMOTIVE (HIMYCAR) zu wenden.
